उत्पाद परिचय

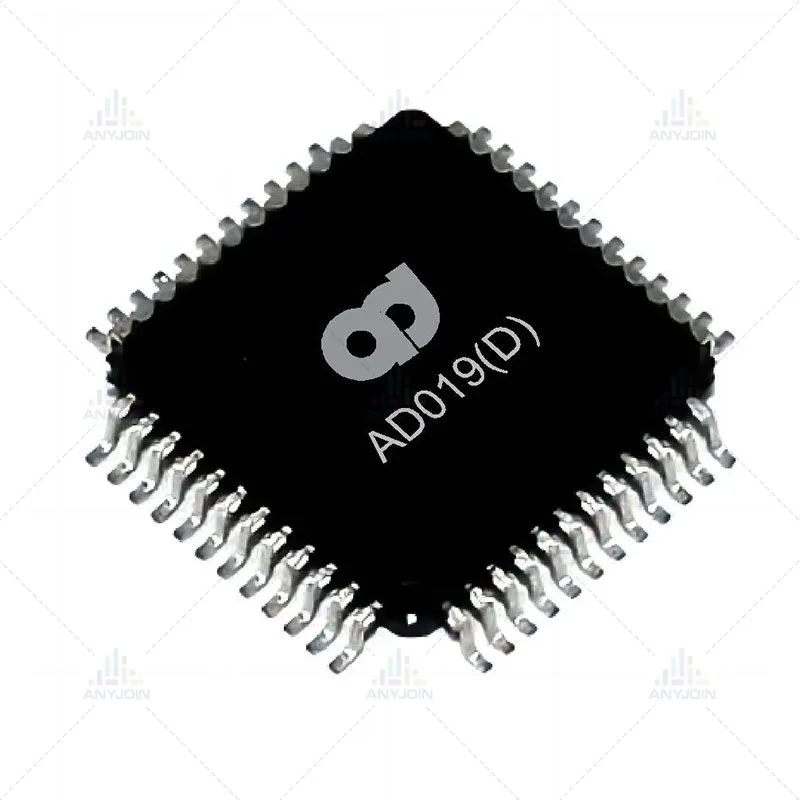

AD019D रिमोट कंट्रोल के लिए एक विशेष चिप है जिसमें 192 बाइट्स बिल्ट-इन SRAM और 8K बाइट्स बिल्ट-इन OTP ROM है। इसमें तीन टाइमर और 29 सॉफ़्टवेयर चयन योग्य सामान्य I/Os शामिल हैं। इसके अतिरिक्त, यह रिमोट कंट्रोल के लिए एक आवृत्ति प्रोग्रामयोग्य और ड्यूटी चयन योग्य पल्स चौड़ाई मॉड्यूलेशन (पीडब्लूएम) आउटपुट प्रदान करता है। यह VLVR - 3.6V@4MHz की विस्तृत वोल्टेज रेंज पर काम करता है। इसमें पावर सेविंग मोड के लिए स्लीपमोड है जो रैम की सामग्री को बरकरार रखता है, लेकिन ऑसिलेटर को रोक देता है और अन्य सभी चिप फ़ंक्शन को निष्क्रिय कर देता है। स्लीप मोड को आंतरिक समय आधारित और बाहरी वेकअप स्रोतों का उपयोग करके जारी किया जा सकता है। यह डिवाइस कई एप्लिकेशन फ़ील्ड जैसे कम पावर वॉच और अन्य एलसीडी संबंधित उत्पादों के लिए सक्षम है। इस बीच, अंतर्निहित आईआर ट्रांसफर मॉड्यूल आईआर नियंत्रण और उपयोग को आसानी से कर सकता है। 32X4 बिट्स एसआरएएम, 13 इनपुट / आउटपुट पिन, टी-टाइपकीबोर्ड स्कैन और अंतर्निहित एक आईआर एलईडी ड्राइवर पिन। यह टीवी, पंखे, एयर कंडीशनर आदि के रिमोट कंट्रोल के लिए लचीला और लागत प्रभावी समाधान है।

विशेषताएं

■ सीपीयू

- 151 निर्देश

- 13 एड्रेसिंग मोड

- 4 मेगाहर्ट्ज तक क्लॉक ऑपरेशन

■ यादें

- 8K बाइट्स प्रोग्राम OTP ROM

- स्टैक क्षेत्र सहित 192 बाइट्स रैम

■ रीसेट प्रबंधन

- उन्नत रीसेट सिस्टम

- पावर ऑन रीसेट (पीओआर)

- लो वोल्टेज रीसेट (एलवीआर)

- पता त्रुटि रीसेट (एडीआर)

- सॉफ्टवेयर रीसेट (एसडब्ल्यूआर)

- वॉचडॉग रीसेट (डब्ल्यूडीआर)

■ व्यवधान प्रबंधन

- 10 आंतरिक व्यवधान

■ एलवीआर (लो वोल्टेज रीसेट)

- एलवीआर: लो वोल्टेज रीसेट (वीएलवीआर=1.95वी ±0.1वी)।

■ एलवीडी (लो वोल्टेज डिटेक्ट)

- रजिस्टर द्वारा सेंस वीडीडी वोल्टेज @ 2.1V /2.4V / 2.7V / 3.0V।

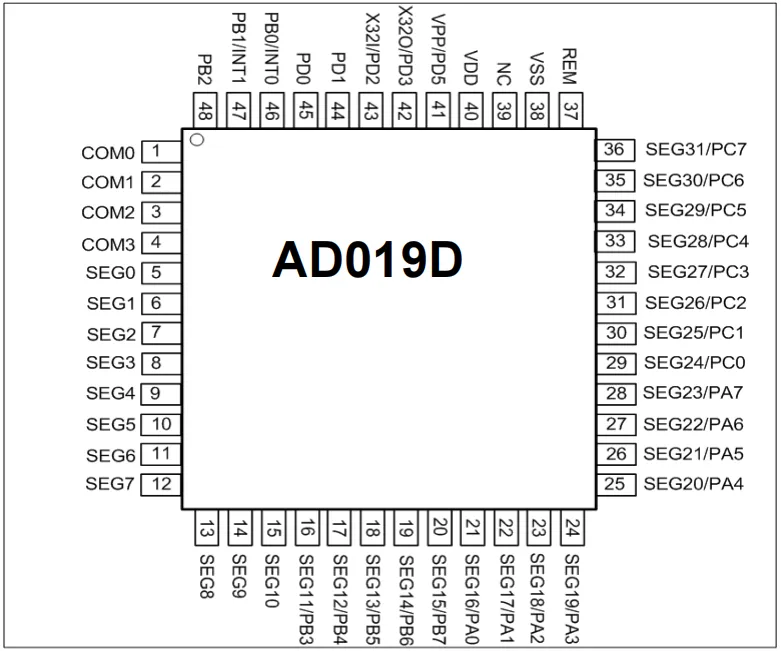

पैकेज LQFP48
